Aké sú požiadavky na zváranie oceľových rúr EN10217?

Ako dlhoročný dodávateľ oceľových rúr EN10217 som sa zaoberal niekoľkými otázkami týkajúcimi sa požiadaviek na zváranie týchto typov rúr. Poďme hlbšie do tejto témy.

Po prvé, EN10217 je európska norma pre zvárané oceľové rúry určené na tlakové účely. Zahŕňa rôzne druhy ocele, z ktorých každá má svoje vlastné jedinečné vlastnosti a požiadavky na zváranie. Tieto potrubia sa používajú v mnohých priemyselných odvetviach, ako je ropa a plyn, zásobovanie vodou a vykurovacie systémy.

Úvahy pred zváraním

Pred zapálením oblúka je potrebné vykonať niekoľko dôležitých krokov pred zváraním. Jedným z najdôležitejších faktorov je stav povrchu oceľovej rúry EN10217. Povrch potrubia by mal byť čistý a bez hrdze, oleja, mastnoty a akýchkoľvek iných nečistôt. Akékoľvek nečistoty môžu spôsobiť chyby vo zvare, ako je pórovitosť alebo nedostatok tavenia. Povrch môžete čistiť metódami, ako je mechanické čistenie (napr. brúsenie alebo drôtená kefka) alebo chemické čistenie.

Ďalším zásadným aspektom je kĺbová príprava. Návrh spoja pre rúry EN10217 zvyčajne závisí od hrúbky rúry a aplikácie. Pri tenších rúrach môže dobre fungovať jednoduchý tupý spoj. Ale pre hrubšie rúry možno budete musieť použiť spoj v tvare V alebo U. Správna príprava spoja zaisťuje dobrú penetráciu a tavenie zvarového kovu, čo je nevyhnutné pre pevný a spoľahlivý zvar.

Musíte tiež zvážiť požiadavky na predhrievanie. Predhrievanie pomáha znižovať rýchlosť ochladzovania zvaru, čo môže zabrániť tvorbe tvrdých a krehkých mikroštruktúr v tepelne ovplyvnenej zóne (HAZ). Teplota predohrevu závisí od druhu ocele, hrúbky rúry a procesu zvárania. Napríklad ocele s vyššou pevnosťou zvyčajne vyžadujú vyššie teploty predohrevu.

Výber procesu zvárania

Existuje niekoľko procesov zvárania, ktoré možno použiť pre oceľové rúry EN10217 a výber závisí od faktorov, ako je priemer rúry, hrúbka a špecifická aplikácia.

Oblúkové zváranie v tienidle (SMAW)

SMAW je obľúbenou voľbou pre rúry s malým priemerom alebo pre opravy na mieste. Je to relatívne jednoduchý proces, ktorý využíva spotrebnú elektródu pokrytú tavivom. Tavivo poskytuje ochranný plyn na ochranu zvarového kúpeľa pred atmosférickou kontamináciou. Tento proces je všestranný a môže byť použitý v rôznych polohách, ale má relatívne nízku rýchlosť nanášania v porovnaní s niektorými inými procesmi.

Plynové oblúkové zváranie kovov (GMAW)

GMAW, tiež známe ako zváranie MIG (Metal Inert Gas) alebo MAG (Metal Active Gas), sa bežne používa na zváranie rúr EN10217. Na ochranu zvarového kúpeľa využíva spojitú elektródu z pevného drôtu a ochranný plyn. GMAW má vysokú rýchlosť odtavovania, čo znamená, že môžete zvárať rýchlejšie. Vyrába tiež vysoko kvalitné zvary s dobrým vzhľadom. Vyžaduje si to však viac kontrolované prostredie v porovnaní s SMAW, pretože ochranný plyn môže byť ovplyvnený vetrom.

Zváranie pod tavivom (SAW)

SAW sa používa hlavne na zváranie veľkopriemerových a hrubostenných rúr EN10217 v dielenskom prostredí. Pri tomto procese je oblúk ponorený pod vrstvu zrnitého taviva. Tavivo poskytuje nielen tienenie, ale prispieva aj k chémii zvarového kovu. SAW ponúka vysoké rýchlosti odtavovania a dokáže vytvárať zvary s hlbokým prienikom, vďaka čomu je vhodná pre náročné aplikácie.

Zváracie prídavné kovy

Výber správneho prídavného kovu je kľúčom k dosiahnutiu úspešného zvaru. Prídavný kov by mal mať podobné alebo lepšie mechanické vlastnosti v porovnaní so základným kovom (oceľová rúra EN10217). Musíte zvážiť faktory, ako je trieda ocele rúry, proces zvárania a očakávané prevádzkové podmienky zváraného spoja.

Napríklad, ak zvárate rúrku z nízkouhlíkovej ocele EN10217, vhodnou voľbou môže byť prídavný kov z mäkkej ocele. Ale pre vysokopevnostné ocele budete potrebovať prídavný kov so zodpovedajúcou pevnosťou. Prídavný kov by mal byť tiež kompatibilný s procesom zvárania. Napríklad pre GMAW sa používajú rôzne typy drôtov v závislosti od toho, či používate proces mig alebo mag.

Ošetrenie po zváraní

Po vykonaní zvárania je často potrebné ošetrenie po zváraní, aby sa zabezpečila celistvosť zvarového spoja. Jednou z bežných úprav po zváraní je tepelné spracovanie po zváraní (PWHT). PWHT môže zmierniť zvyškové napätia vo zvare a HAZ, zlepšiť húževnatosť zvarového spoja a znížiť riziko praskania.

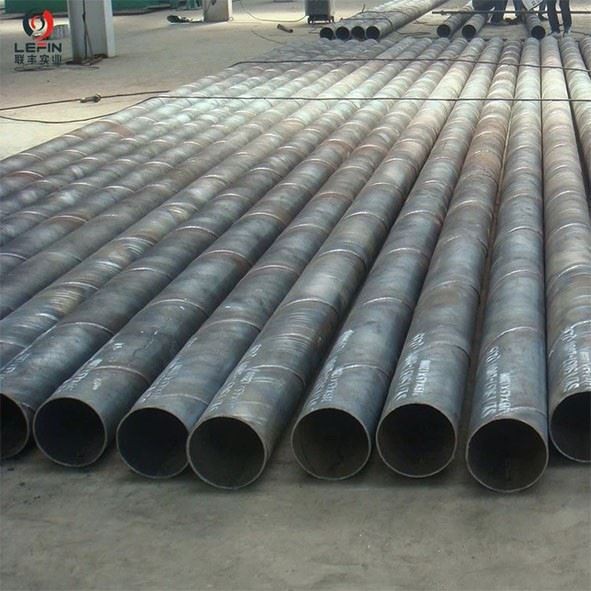

API 5L SSAW PIPE ASTM A53 SSAW STEEL PIPE

Parametre PWHT, ako je teplota a čas, závisia od triedy ocele a hrúbky rúry. Pre niektoré druhy ocele môže stačiť jednoduché tepelné spracovanie na zmiernenie napätia, zatiaľ čo pre iné môžu byť potrebné zložitejšie tepelné spracovania, ako je normalizácia alebo popúšťanie.

Kontrola a testovanie

Kontrola a testovanie sú životne dôležité kroky na zabezpečenie toho, aby zvárané rúry EN10217 spĺňali požadované normy kvality. Bežne sa používajú metódy nedeštruktívneho testovania (NDT), ako je ultrazvukové testovanie (UT), rádiografické testovanie (RT) a testovanie magnetickými časticami (MT).

UT sa používa na detekciu vnútorných defektov vo zvare, ako je nedostatok fúzie, pórovitosť alebo praskliny. RT môže poskytnúť detailný obraz vnútornej štruktúry zvaru, čo umožňuje presnú detekciu defektov. MT sa používa hlavne na detekciu povrchových a blízkych povrchových defektov vo feromagnetických materiáloch, ako je väčšina oceľových rúr EN10217.

Okrem NDT je možné na vyhodnotenie mechanických vlastností zvarového spoja vykonávať aj deštruktívne testovacie metódy, ako je ťahové testovanie, testovanie ohybom a testovanie tvrdosti.

Súvisiace produkty

Ak máte záujem aj o iné typy oceľových rúr, máme pre vás niekoľko skvelých možností. Napríklad,POTRUBIE API5L X52 PSL2 SMLSje široko používaný v ropnom a plynárenskom priemysle vďaka svojej vysokej pevnosti a dobrej odolnosti proti korózii. TheOCEĽOVÁ RÚRA ASTM A53je obľúbenou voľbou pre rôzne všeobecné aplikácie aAPI 5L RÚRA NA PLÁNUje špeciálne navrhnutý na prepravu ropy a zemného plynu.

Záver

Zváranie oceľových rúr EN10217 zahŕňa sériu krokov, od prípravy pred zváraním až po úpravu a kontrolu po zváraní. Dodržiavaním správnych požiadaviek na zváranie môžete zabezpečiť kvalitu a spoľahlivosť zváraných spojov. Ak máte nejaké konkrétne otázky týkajúce sa zvárania oceľových rúr EN10217 alebo máte záujem o kúpu našich vysokokvalitných rúr, neváhajte nás kontaktovať. Vždy som pripravený prediskutovať vaše potreby a pomôcť vám nájsť najlepšie riešenia pre vaše projekty.
